스테인리스 강판 우수한 내식성을 가진 스테인리스는 여러가지 방면에서 사용됩니다. 식품산업이나 반도체등 청결을 유지해야하는 공간등에 주로 활용됩니다. 1D, 2B, P/L, H/L등과 같은 표면처리

bono842.tistory.com



THK 윤활관련제품.pdf
2.19MB



THK 그리스 건 유닛 MG-70

THK 소형~대형 LM 가이드의 구리스 주입이 가능한 구리스 건 유닛입니다.

그리스 70g, 80g의 자바라 카트리지 전용 그리스 건 입니다.





바디와 전용 어태치먼트

구성품은 바디와 전용 어태치먼트가 들어있습니다.

어태치먼트의 구성에 따라 적용가능한 제품이 있으니 형번을 확인하여야 합니다.



자바라 카트리지

바디에 끼워넣어 사용하는 자바라입니다.

바디엔 슬릿창이 있어 잔량을 쉽게 확인해 볼 수 있습니다.





삼익 THK

자바라 끝쪽엔 TAP이 나있기에 돌려 체결합니다.





삼익 THK

채우기 전 구리스를 입구 까지 임시로 짜주어야

펌핑을 할때

잘 짜져 나옵니다.





보다 자세한 설명은 삼익 THK의 MG-70사용법에 나와있습니다.













-사진

STD TYPE


STD(Super Torque Drive) Type

HTD Type에서 형상을 추가 개선하여 높은 토크와 힘 전달을 제공한다

극한 하중에서도 래칫현상 발생 가능성이 적어 고속 고토크 전달에서 사용된다.

-래칫참조

-종류참조







STD Type 타이밍 풀리 규격


벨트론 STD Pulley Size Table

* 이빨 개수 실측시 O.D(이끝원 지름)을 버니어로 측정한다

  확실하게 할거면 마킹후 직접 세는것도 방법.



* P.C.D는 벨트의 심선의 지름이다.



* Ex. S3M100 일시 100은 벨트의 호칭폭으로 100/10=10mm폭의 벨트를 칭한다.







STD Type 타이밍 벨트 규격


MISUMI

Type 재질
HTBN 1. 배면 고무 클로로프렌 고무
2. 톱니 고무
3. 심선 글래스 화이버 코드 S*Z 상호 연속
4. 톱니 천 나일론 범포
HTUN 1.2.4. 본체 폴리 우레탄
3. 심선 아라미드 섬유

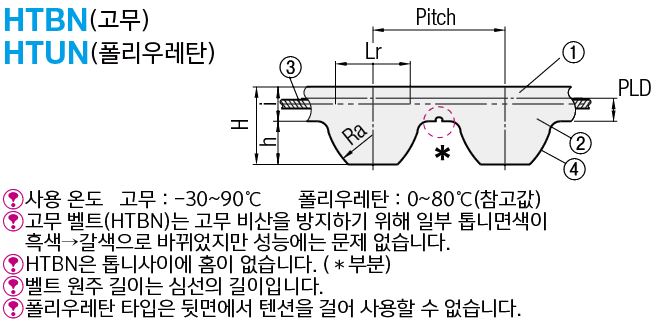

종류 Pitch Ra Lr H h i PLD 단위질량 g/m
S( )M ( )mm 1.3 1.3 1.36 0.76 0.6 0.254 13.0



-각 규격

-사진

타이밍 풀리 H Type 치형 규격


H Type 치형

* H Type 타이밍 벨트 아래 이빨 치수가

  2.29mm 인걸 생각하면 0.3mm의 틈새를

  주어 결합된다.



* Pitch 나 각도등은 벨트와 동일.



























타이밍 풀리 H Type 옵션


풀리 재질

재  질 표 면 처 리 부 속 품
세트 스크류
풀  리 플 랜 지
극초
두랄루민계
알루미늄 합금
알루미늄 합금 백색 알루마이트 SUS304
흑색 알루마이트
경질 알루마이트
무전해 니켈 도금
S45C 상당 SPCC 사삼산화철 피막 SCM435
(사삼산화철 피막)
무전해 니켈 도금

* 경우에 따라서 각기 쓰인다

ex. 식품회사는 청결한 색을 나타내야 하기에 백색 알루마이트를 적용한다.

타이밍 벨트 H Type 규격


타이밍벨트 H Type 규격

*길이 기호 x 25.4 ( 1 inch ) x 1/10 = 피치 길이 (mm)

 벨트 폭 기호 x 1/100 x 25.4 ( 1 inch ) = 벨트 폭 길이 (mm)



*H Type의 Pitch는 12.70 mm ( 1 / 2 inch ) 이다.

 버니어 캘리퍼스로 측정시 4.59 mm 이때 치형의 모양은 사다리꼴이다.

 간혹 모델명이 안써져있는 벨트도 있기에 형번을 알고싶다면 규격을 이용한다.







타이밍 벨트 H Type 사이즈 테이블


Standard belt size table

벨트 길이 기호 잇수 피치 길이   벨트 길이 기호 잇수 피치 길이
225 H 45 571.50   625 H 125 1587.50
230 H 46 584.20   630 H 126 1600.20
240 H 48 609.60   640 H 128 1625.60
245 H 49 622.30   650 H 130 1651.00
255 H 51 647.70   660 H 132 1676.40
270 H 54 685.80   680 H 136 1727.20
280 H 56 711.20   700 H 140 1778.00
300 H 60 762.00   730 H 146 1854.20
310 H 62 787.40   750 H 150 1905.00
315 H 63 800.10   770 H 154 1955.80
320 H 64 812.80   800 H 160 2032.00
330 H 66 838.20   810 H 162 2057.40
340 H 68 863.60   840 H 168 2133.60
350 H 70 889.00   850 H 170 2159.00
360 H 72 914.40   860 H 172 2184.40
370 H 74 939.80   880 H 176 2235.20
375 H 75 952.50   900 H 180 2286.00
390 H 78 990.60   950 H 190 2413.00
400 H 80 1016.00   1000 H 200 2540.00
410 H 82 1041.40   1020 H 204 2590.80
420 H 84 1066.80   1100 H 220 2794.00
430 H 86 1092.20   1120 H 224 2844.80
450 H 90 1143.00   1130 H 226 2870.20
465 H 93 1181.10   1140 H 228 2895.60
480 H 96 1219.20   1150 H 230 2921.00
490 H 98 1244.60   1160 H 232 2946.40
510 H 102 1295.40   1250 H 250 3175.00
530 H 106 1346.20   1285 H 257 3263.90
540 H 108 1371.60   1325 H 265 3365.50
560 H 112 1422.40   1345 H 269 3416.30
565 H 113 1435.10   1350 H 270 3429.00
570 H 114 1447.80   1360 H 272 3454.40
580 H 116 1473.20   1400 H 280 3556.00
600 H 120 1524.00   1700 H 340 4318.00
605 H 121 1536.70   1765 H 353 4483.10

선정시 설계값의 큰 쪽으로 잡아준다.



ex. (추후 예시 기입)(추후 사진 삽입)

진비중과 외관비중


진비중 (Absolute specific weight)

  물체와 같은 체적의 순수한 물의 무게와의 비를 말한다.



외관비중 (Apparent specific weight)

  가루, 입자, 덩어리등의 형태를 용기에 담아 측정한 무게와 용기체적 만큼의 물의 무게의 비를 말한다.



*조건 : 표준기압 4도씨에서 측정.

*외관비중은 같은 물체라도 운반물의 특성에 따라 달라진다.







외관비중 예시 표


표1. 덩어리, 입자, 가루별에 따른 외관비중

구  분 입  도 외 관 비 중  (kg/m^3)
ex. 석 회 석 덩 어 리 1,600
입 태 1,340 ~ 1,400
분 상 900
미 분 상 510 ~ 640

*입도 예시 추가(입태 : 카라기난 쵸핑, 분상 : 가루, 미부상 : 작은가루)





표2. 수분량의 다소에 따른 외관비중

구  분 상  태 외 관 비 중  (kg/m^3)
모  래 젖은 것 1,800 ~ 2,000
자연 그대로인 것 1,660 ~ 1,750
마른 것 1,440 ~ 1,660





표3. 공기량의 다소에 따른 외관비중

구  분 상  태 외 관 비 중  (kg/m^3)
시 멘 트 장기간 보존한 것 1,500
제조중인 것 1,000
교반하여 공기를 함유한 것 600 ~ 800



*콘베이어 운송능력 = 외관비중 * 운송속도

*전동기의 용량은 외관비중으로 결정함으로

 전동기의 결정은 외관비중의 큰쪽으로, 벨트의 폭은 외관비중의 작은 값을 잡아 결정한다.

 (전동기는 용량 부족을 방지하고, 벨트는 작은 쪽을 잡아 입출고량의 미달을 방지)





더 로그 우드슬랩




우연히 방문한 인테리어 전시회에서 정형화된 프레임을 깨고 자신의 개성을 뽐내던 '우드슬랩'을 처음 보았다.

사악하게 느껴지는 가격에 '누가 이걸 이돈 주고사' 하며 넘겼지만내 생각은 그곳에 갇혀 계속해서 그 날 것을 생각하고있었다



그렇게 천천히 내 마음에 뿌리내리던 나무는 당연하단듯이 자리를 잡았고

그 마음은 어느덧 실행력을 갖추어 우드슬랩에 대해 알아가던중



다른 저렴한 상품을 보며 안심하던 내 이기적인 마음은

우드슬랩이 뭔지를 알려주는 글에 완패 당하며 다른 구매처는 제쳐두고 더 로그로 직접 향했다.







우드슬랩 : 내추럴우드슬랩

[내추럴우드슬랩] 북미산 블랙월넛, 느티나무, 및 각종 특수목 우드슬랩 주문제작 합니다

smartstore.naver.com



매장에 방문하여

저급나무, 우레탄 마감으로 대량 생산을 위해 나무를 가둬버리는 저가 우드슬랩과

숨쉬는 나무와 천연오일마감으로 나무의 본질을 그대로 갖추고 있는 우드슬랩을 비교해보니

다른건 생각할 수 없었다.



그래도 '이 가격이 맞는걸까' 하며 가성비에 잠깐 현혹되었지만



솔직한 나의 주관을 말하면



우드슬랩을 사람들이 좋아할수밖에 없는 이유는

공장에서 찍어내는 제품이 아닌



단 하나, 같은 건 다신 나오지 않는 정체성 혹은 명품같은 느낌에 있다.

하지만 그 정체성을 훼손시키는 우레탄 마감은 우드슬랩에 맞지않는다고 생각했다.




여러 사고과정으로 탄생한 단 하나뿐인 우드슬랩

가운데 자리잡은 우드슬랩이 존재감을 나타낸다.



더로그 전문기술 라운드엣지

여러 시공업체를 찾아봐도 모서리를 굴려주는 곳은 없었다

사실 결과적으로 더로그를 선택하게 된 이유이기도 하다

라운드된 모서리가 고급스럽을 더해준다.





essential

우드슬랩의 살아있는 나무결이 날 것이라는걸 강조한다







천연오일마감되어 숨쉬는 우드슬랩

우레탄 마감 테이블에선 느낄수 없는 나무향이 집안에 퍼진다.







기네스와 커피 그리고 우드슬랩

무드 체인저

존재만으로 분위기가 달라진다.





우드슬랩을 알아보던중 우드슬랩은 인간의 지문같다는 말을 들어본적이 있다.

요즘처럼 개성과 희소성을 중요시 하는 시대엔

우드슬랩은 좋은 선택지가 될 수 있다.




추후 몇개월 사용후기와 장 단점

또 남는 재료로 받을 수있는 천연오일마감 도마도 리뷰해볼 생각이다.

사료보다 구매횟수가 높은듯한

우제의 최애 장난감인 깃털 낚시대

깃없는 깃털 낚시대

계속 저가형을 사서 그런가 금방금방 그냥 막대기가 되어버린다





자주 쓰는 물건이다보니 이번엔 미관도 신경쓸겸 좋은제품으로 사보았는데

냥품멍품 월척 낚시대

확실히 가격이 올라가니 포장 퀄리티 부터가 달라진다

케이스 까지 있을줄이야ㅎㅎ..



구성품은 낚시대와 깃털세트 여분 클립이다

미끼? 는 4종세트로 각각 특성있게 들어있다



사실 별다른거 없이 박스만 있어도 행복한 우제지만

안쓰러워서 미끼를 장착 사용해보았다





저가 낚시대로도 어느정도 잘 놀던 우제지만





깃털미끼

노는게 아닌것 처럼 논다 ㅋㅋ







애벌레미끼

진짜 미끼같은 애벌레 미끄러질정도로 급해졌다



확실히 잘놀고 20000원정도의 가격대로 잘 놀지만

문제점도 있는데



일단 클립이 너무 약해서 미끼를 끼울때마다 변형이되어 잘 안들어가진다

또 낚시대를 다시 집어넣을때 금속부분이 모서리부분이 날카로워 쉽게 다친다

가격을 생각하면 어쩔수 없을수도 있지만

참고사항으로 적어두었다



워터젯 예시

레이저로는 두께에 따른 HOLE 가공 규격이 있어

그보다 작을시 워터젯으로 가공해주어야한다

캐스터

(CASTER)


플레이트에 부착되어 기계나 대차등을 손쉬운 구름마찰로 이송시키기 위해 부착되는 부품.



대형 기계등을 움직일땐 조절좌와 함께 쓰여 간헐적 짧은 이동용으로 사용된다.









캐스터 종류


삼송 캐스터 카탈로그

타입, 재질, 하중에 따라 또 세분화 되지만

크게 두 종류로 나눌수 있다 사용의 용도에 따라서 이 둘의 조합을 달리 해야한다.

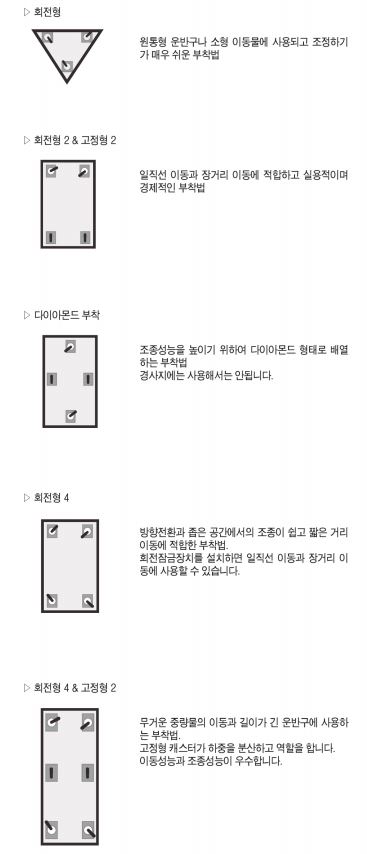

캐스터 부착 형식
